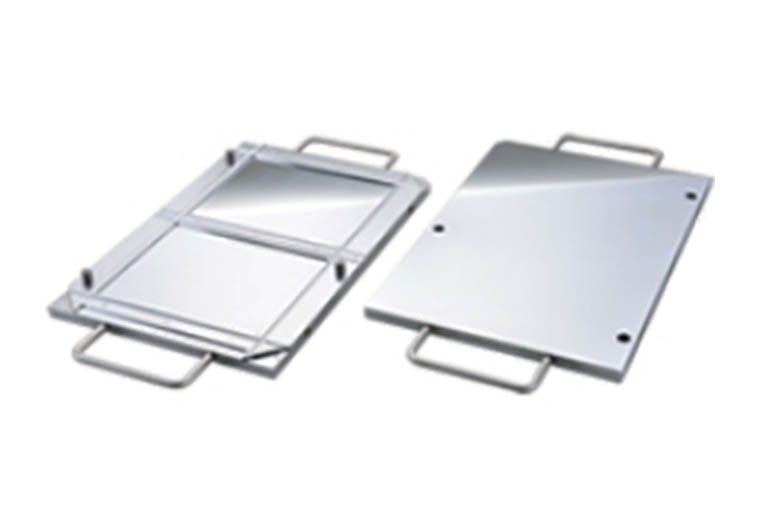

试片模具
产品描述
采用Pro/Engineer、Auto CAD、CATIA等软件进行三维建模设计；并使用高精密加工中心、平面磨床、线切割、硬度仪等装备制作高精度标准化硫化模具，确保样品测试精度及重复性。
优势/亮点：
严格按照ASTM/ISO/GB/JIS等标准规范要求制作；
整板结构；
标准尺寸、规定形状、均匀厚度的无瑕疵样品。
技术参数：
所有模具和盖板由不锈钢304级/模具钢整板切割结构制作，钢性强，使用寿命长；
表面镀硬铬或特氟龙处理，具有抗压、抗变形、抗腐蚀等材料耐受性，减少粘模，方便取样功能；
合理设置溢胶槽，有助于气泡排除，试验片平整；
合理设置测温孔，有助于测试过程中对模具温度测量；
每个模具的制作过程，包括退火降低构材的延伸性，研磨处理提供压板平行度，倒角、去毛边等精密加工，镀硬洛增加耐腐蚀性，抛光，终检和质量控制。
产品描述
| 模具 | ||||
| 测试类型 | 名称 | 规格（尺寸和腔数） | 规格 | 标准 |
| 拉伸，低温测试等 | 片材 | 150×150×2mm 单腔 | ZW－001 | ISO 2393 ASTM D3182 JIS K 6299 |
| 150×150×2mm 4腔 | ZW－002 | |||
| 100x20x10mm 8腔 | ZW－003 | - | ||
| 弯曲、疲劳测试 | 德墨西亚曲挠试样 | 150×25×6.3mm R2.38 6腔 | ZW－004 | ASTM D813 GB/T 13934 JIS K 6260 ISO 132 |
| 150×25×6.3mm R2.38 12腔 | ZW－005 | |||
| 胶带动态疲劳试样 | 450×30×6mm 2腔 | ZW－006 | - | |
| 压缩生热试样 | φ30×25mm 4腔 | ZW－007 | JIS K 6265 ISO 4666 | |
| φ30×25mm 9腔 | ZW－008 | |||
| 形变测试 | 压缩永久变形试样 | φ29×12.5mm 4腔 | ZW－009 | JIS K 6262 |
| φ29×12.5mm 6腔 | ZW－010 | |||
| φ29×12.5mm 9腔 | ZW－011 | |||
| φ29×12.5mm 12腔 | ZW－012 | |||
| 弹性测试试样 | φ29×12.7mm 4腔 | ZW－013 | JIS K 6255 ISO 4662 | |
| φ29×12.7mm 9腔 | ZW－014 | |||
| 磨耗测试 | 阿克隆磨耗试样 | φ74.4×12.7mm 4腔 | ZW－015 | JIS K 6264 GB/T1689 |
| φ74.4×12.7mm 9腔 | ZW－016 | |||
| ＤＩＮ耐磨试样 | φ16.2×6mm 4腔 | ZW－017 | GB/T 9867 ISO 4649 JIS k6264 | |
| φ16.2×6mm 16腔 | ZW－018 | |||
| 动态耐切割试样 | φ50×12.7mm 4腔 | ZW－019 | - | |
| φ50×12.7mm 9腔 | ZW－020 | - | ||
| 粘合测试 | 钢帘线粘合抽出试样 | φ200×12.5mm 15腔 | ZW－021 | GB/T16586-2014 ISO5603 |
| H抽出试样 | φ6.4×3.2mm 6腔 | ZW－022 | GB/T2942-2009 ISO4647 | |
| 注 其他类型模具可按照要求定做 | ||||
